XIESHUN hornitzailearen lineaz kanpoko ikuskapen-makinak detekzio-zehaztasun-doikuntza dinamikoa du, ikuskapenean detekzio-zehaztasuna eremu ezberdinetan doitzeko aukera ematen du ekoizpen-eraginkortasunean eragina saihesteko.
Gainera, AOI Inspection sistemak eskualdeko ikaskuntza-gaitasunak biltzen ditu, tokiko eremuetatik ikastea ahalbidetzen baitu ikuskapenean zehar inprimatze-kalitate ezegonkorrak eremu ez-kritikoetan eragindako hondakin-arazoak saihesteko.
Gainera, sistemak detektatutako datuen biltegiratzea eta sailkapena automatizatzen du, eta horrek datu historikoen berreskurapena eta analisi estatistikoa errazten ditu.
| Pisu garbia: | 2500KGS inguru |
| Tamaina orokorra: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Energia hornidura: | 17 kW |
| Aire kontsumoa: | 6 Pa |
☞ Erabat detektatu hainbat akats (inprimaketa falta, tinta-orbanak), kolore desberdintasuna, gaininprimaketa, trokelaren desbideratzea, erliebearen desbideratzea, etab. itsatsi bitartean kartoizko kaxen.
☞ Sistemak ikuskapenaren zehaztasuna dinamikoki doitzeko funtzioa du, eta hori komenigarria da ikuskapen-prozesuan zehar eremu ezberdinen ikuskapenaren zehaztasuna doitzeko, ekoizpen-eraginkortasuna ez eragiteko.
☞ Sistemak eskualdeko ikaskuntzaren funtzioa du. Ikuskapen-prozesuan zehar, tokiko eremuetan zentratu daiteke funtsezkoak ez diren eremuetan inprimatze-kalitate ezegonkorrak eragindako hondakin-arazoa saihesten ikasteko.
☞ Sistemak ikuskapen-datuak automatikoki gordetzeko eta sailkatzeko funtzioa du, kontsulta historiko eta estatistiko egokietarako.
Ekipoen errendimendu-adierazleak
| Proiektua | Adierazlea |
| Inprimaketa-estazio arruntaren irudiaren zehaztasuna: | 0,11 mm × 0,125 mm |
| Grabatzeko estazioaren irudiaren zehaztasuna: | 0,05 mm × 0,125 mm |
| Kodea ikuskatzeko estazioa: | Gutxieneko 18 mm-ko barra-kodea detektatu daiteke |
| Detekzio-tamaina maximoa: | 500 mm × 420 mm |
| Detekzio-tamaina minimoa: | 90 mm × 90 mm |
| Lekuaren gutxieneko azalera: | 0,08 mm2 |
| Kolore aldea: | △E ≧ 3 |
| Detektatzeko abiadura: | 220m/min |
Ekipoen funtzioak
| Proiektua | Funtzioa |
| Akatsak hautematea | Inprimaketa falta, orban zikinak, etab.: Gutxieneko detekzio-eremua aurrealdean: ≧0,08 mm2 Gain-estaldura, olio optikoa, akats ahur eta ganbil: Azalera ≧2mm2 Beroan estanpatzeko akatsa detektatzeko gutxieneko eremua: ≧0,08 mm2 Gain-inprimaketa desbideratzea hautematea: ≧0,1 mm Trokelaren desbideratzea hautematea: ≧0,1 mm Barra-kodeen akatsak: Irakurketa: errore-kodea, kodea bikoiztua Karaktereak hautematea: okerreko hitza, falta den hitza, barra-kodeari dagokiona Itxura hautematea: orbanak, hautsitako lerroak, barra-kode desitxuratuak, barra-kodeen marra beltzaren akatsak Kolore-diferentzia lokala hautematea △E ≧ 3 Elab |
| Akatsen sailkapena | Akatsak hautemateko estandarra ezin hobeto egokitzen da. Akats bakoitzerako, akatsak hautemateko estandarra ezar daiteke korritze-barra eskuz arrastatuz. |
| Modelatu erraza | Produktu bat ordezkatzeko modelatzeko denbora 3-5 minutukoa da; Erabili morroiaren modelizazio-eskema bat modelizazio-prozesu osoa elkarren artean konektatutako hainbat urratsetan deskonposatzeko, operadoreak modelizazio-eragiketak inplementatzera gidatuz urratsez urrats. |
| Akatsen bistaratzea | Ikuskatutako produktuen akatsen irudiak, akatsen agerraldiaren kokapenak eta akatsen eskalen informazioa denbora errealean bistaratzea. |
|
Elikadura Servomotor independenteak Elikadura abiadura aldakorra gidatzen du. Bibrazio-motor erregulagarriak. Alboko panelak hutsunearen zabaleran doi daitezke. |
|
Lerrokatzea Sekzio independentea, kutxa paregabeko beheko euskarri batekin, hutsik lerrokatzea ahalbidetzen duen eskubide paralelo batera gidatzen duena. |
|
Sareko ikuskapen modulua Abiadura handiko irudiak prozesatzeko ordenagailu-lanpostua. Ikus-ikuskapeneko software-sistema: PrintingPlus (V5.0 bertsioa) Akatsak hautemateko software-modulu orokorra (V1.0 bertsioa) Abiadura handiko ikusizko irudi-unitatea, Japoniako inportatutako lente optikoak eta Kanadako espezifikoak inprimatzeko ikuskatzeko armairuak. |
|
Akatsen kutxa biltzeko saila • Goiko eta beheko uhalak V anitzeko gerriko transmisio-sistema baten bidez gidatzen dira, garraioan marradurak saihesteko. • Pneumatikotik kanporatzeko gailua, kaxetan marradurak minimizatzeko. • Errei bikoitzeko bilketa sistema eskatuz gero. |
|
Bidalketa atala Abiadura aldakuntza automatikoa eta eskuz fotozelula batekin koordinatuta. Prozesatutako materiala |

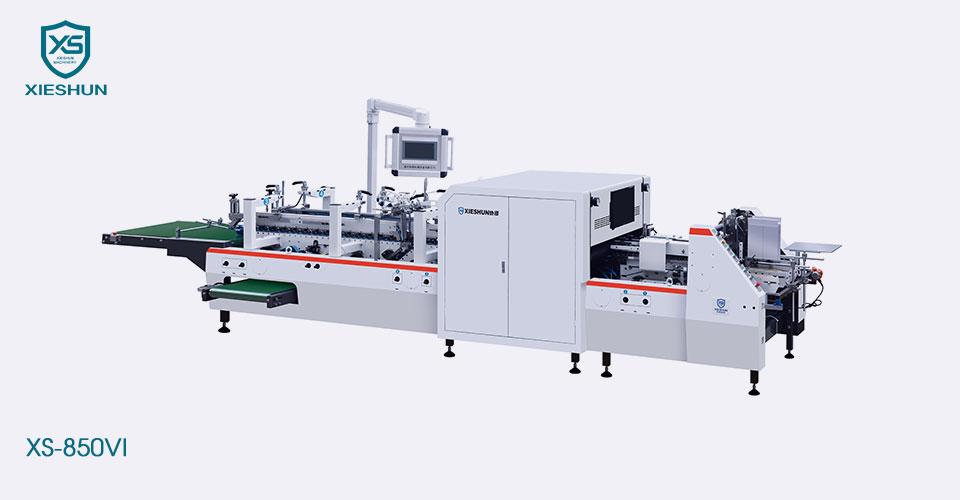

| Eredua | XS-850VI | |
|
A | 160-850 mm |
| B | 100-900 mm | |
| E | 70-420 mm | |
|
A | 170-800 mm |
| B | 170-900 mm | |
| E | 80-420 mm |
