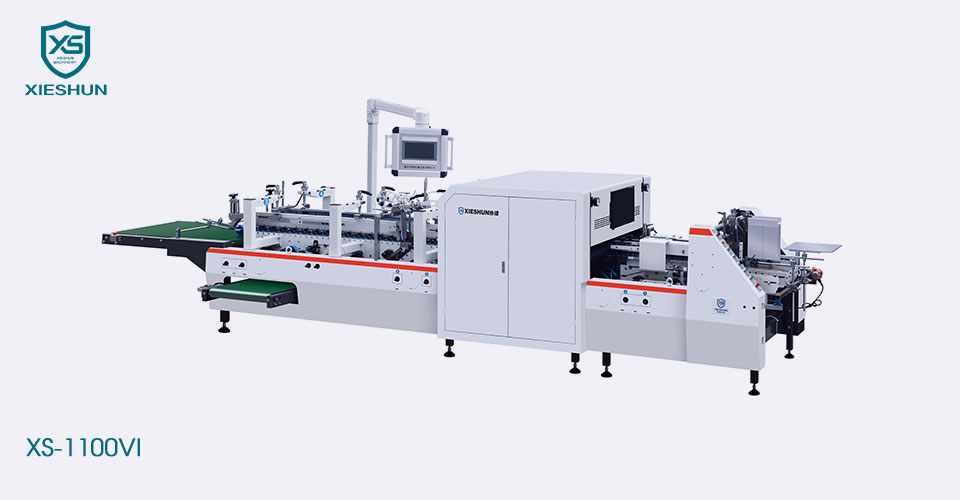

XIESHUN hornitzaileak Offline Visual Inspection XS-1100VI-k hainbat inprimatze-akatsen ikuskapen integrala egiten du (hala nola falta diren inprimaketa, tinta-puntuak), kolore-aldaerak, erregistro-okerrak, trokel-ebakitze-desegokiak, emboss-en lerrokatzeak, etab., zehaztapen askotako txartel-kutxetan. kaxa muntatzeko prozesuan.
Lineaz kanpoko AOI Ikuskatzeko Makina honek detekzio dinamikoaren zehaztasuna doitzeko gaitasunak ditu, proba prozesuan zehar hainbat gunetan ikuskapenaren zehaztasunaren kalibrazio zehatza ahalbidetzen duena. Horri esker, ekoizpen-eraginkortasuna kaltetu gabe mantentzen da, ikuskapen okerrak direla eta eragin negatibo potentziala saihestuz.
Gainera, AOI Inspection sistemak eskualdeko ikaskuntza-gaitasuna barne hartzen du, ikuskapenetan tokiko eremuetatik ikastea ahalbidetzen duena eta eremu ez-kritikoetan inprimatze-kalitate koherentetik eratorritako xahutze arazoak saihestuz.
Gainera, sistemak detektatutako datuen biltegiratze eta sailkapen automatikoa eskaintzen du, datu historikoak eta analisi estatistiko erraza erraztuz.
| Pisu garbia: | 2500KGS inguru |
| Tamaina orokorra: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Energia hornidura: | 17 kW |
| Aire kontsumoa: | 6 Pa |
☞ Erabat detektatu hainbat akats (inprimaketa falta, tinta-orbanak), kolore desberdintasuna, gaininprimaketa, trokelaren desbideratzea, erliebearen desbideratzea, etab. itsatsi bitartean kartoizko kaxen.
☞ Sistemak ikuskapenaren zehaztasuna dinamikoki doitzeko funtzioa du, eta hori komenigarria da ikuskapen-prozesuan zehar eremu ezberdinen ikuskapenaren zehaztasuna doitzeko, ekoizpen-eraginkortasuna ez eragiteko.
☞ Sistemak eskualdeko ikaskuntzaren funtzioa du. Ikuskapen-prozesuan zehar, tokiko eremuetan zentratu daiteke funtsezkoak ez diren eremuetan inprimatze-kalitate ezegonkorrak eragindako hondakin-arazoa saihesten ikasteko.
☞ Sistemak ikuskapen-datuak automatikoki gordetzeko eta sailkatzeko funtzioa du, kontsulta historiko eta estatistikak erosoak izateko.
Ekipoen errendimendu-adierazleak
| Proiektua | Adierazlea |
| Inprimaketa-estazio arruntaren irudiaren zehaztasuna: | 0,11 mm × 0,125 mm |
| Grabatzeko estazioaren irudiaren zehaztasuna: | 0,05 mm × 0,125 mm |
| Kodea ikuskatzeko estazioa: | Gutxieneko 18 mm-ko barra-kodea detektatu daiteke |
| Detekzio-tamaina maximoa: | 500 mm × 420 mm |
| Detekzio-tamaina minimoa: | 90 mm × 90 mm |
| Lekuaren gutxieneko azalera: | 0,08 mm2 |
| Kolore aldea: | △E ≧ 3 |
| Detekzio abiadura: | 220m/min |
Ekipoen funtzioak
| Proiektua | Funtzioa |
| Akatsak hautematea | Inprimaketa falta, orban zikinak, etab.: Gutxieneko detekzio-eremua aurrealdean: ≧0,08 mm2 Gainestaldura, olio optikoa, akats ahur eta ganbilak: Eremua ≧2mm2 Beroan estanpatzeko akatsa detektatzeko gutxieneko eremua: ≧0,08 mm2 Gain-inprimaketa desbideratzea hautematea: ≧0,1 mm Trokelaren desbideratzea detektatzeko: ≧0.1mm Barra-kodeen akatsak: Irakurketa: errore-kodea, kodea bikoiztua Karaktereak hautematea: okerreko hitza, falta den hitza, barra-kodeari dagokiona Itxura hautematea: orbanak, hautsitako lerroak, barra-kode desitxuratuak, barra-kodeen marra beltzaren akatsak Kolore-diferentzia lokala hautematea △E ≧ 3 Elab |
| Akatsen sailkapena | Akatsak hautemateko estandarra ezin hobeto egokitzen da. Akats bakoitzerako, akatsak hautemateko estandarra ezar daiteke korritze-barra eskuz arrastatuz. |
| Modelatu erraza | Produktu bat ordezkatzeko modelatzeko denbora 3-5 minutukoa da; Erabili morroiaren modelizazio-eskema bat modelizazio-prozesu osoa elkarren artean konektatutako hainbat urratsetan deskonposatzeko, operadoreak modelizazio-eragiketak inplementatzera gidatuz urratsez urrats. |
| Akatsen bistaratzea | Ikuskatutako produktuen akatsen irudiak, akatsen agerraldiaren kokapenak eta akatsen eskalen informazioa denbora errealean bistaratzea. |
|
Elikadura Servomotor independenteak Elikadura abiadura aldakorra gidatzen du. Bibrazio-motor erregulagarriak. Alboko panelak hutsunearen zabaleran doi daitezke. |
|
Lerrokatzea Sekzio independentea, kutxa paregabeko beheko euskarri batekin, hutsik lerrokatzea ahalbidetzen duen eskubide paralelo batera gidatzen duena. |
|
Sareko ikuskapen modulua Abiadura handiko irudiak prozesatzeko ordenagailu-lanpostua. Ikus-ikuskapeneko software-sistema: PrintingPlus (V5.0 bertsioa) Akatsak hautemateko software-modulu orokorra (V1.0 bertsioa) Abiadura handiko ikusizko irudi-unitatea, Japoniako inportatutako lente optikoak eta Kanadako espezifikoak inprimatzeko ikuskatzeko armairuak. |
|
Akatsen kutxa biltzeko saila • Goiko eta beheko uhalak V anitzeko gerriko transmisio-sistema baten bidez gidatzen dira, garraioan marradurak saihesteko. • Pneumatikotik kanporatzeko gailua, kaxetan marradurak minimizatzeko. • Errei bikoitzeko bilketa sistema eskatuz gero. |
|
Bidalketa atala Abiadura aldakuntza automatikoa eta eskuz fotozelula batekin koordinatuta. Prozesatutako materiala |
| Eredua | XS-1100VI | |
|
A | 170-1100 mm |
| B | 100-900 mm | |
| E | 70-540 mm | |
|
A | 170-1050 mm |
| B | 170-900 mm | |
| E | 80-540 mm |
